卷积神经网络

最后发布时间 : 2023-10-04 15:31:06 浏览量 :

学习资料

为什么用CNN

CNN架构

Convolution

假设现在我们的network的input是一张 $6\times6$ 的Image，如果是黑白的，一个pixel就只需要用一个value去描述它，1就代表有涂墨水，0就代表没有涂到墨水。那在convolution layer里面，它由一组的filter，(其中每一个filter其实就等同于是fully connect layer里面的一个neuron)，每一个filter其实就是一个matrix( $3 \times 3$ )，这每个filter里面的参数(matrix里面每一个element值)就是network的parameter(这些parameter是要学习出来的，并不是需要人去设计的)。

每个filter如果是 $3 \times 3$ 的detects意味着它就是再侦测一个 $3 \times 3$ 的pattern(看 $3 \times 3$ 的一个范围)。在侦测pattern的时候不看整张image，只看一个 $3 \times 3$ 的范围内就可以决定有没有某一个pattern的出现。这个就是我们考虑的第一个Property。

这个filter咋样跟这个image运作呢？首先第一个filter是一个

3 \times 3

的matrix，把这个filter放在image的左上角，把filter的9个值和image的9个值做内积，两边都是1,1,1(斜对角)，内积的结果就得到3。(移动多少是事先决定的)，移动的距离叫做stride(stride等于多少，自己来设计)，内积等于-1。stride等于2，内积等于-3。我们先设stride等于1。

你把filter往右移动一格得到-1，再往右移一格得到-3，再往右移动一格得到-1。接下里往下移动一格，得到-3。以此类推(每次都移动一格)，直到你把filter移到右下角的时候，得到-1(得到的值如图所示)

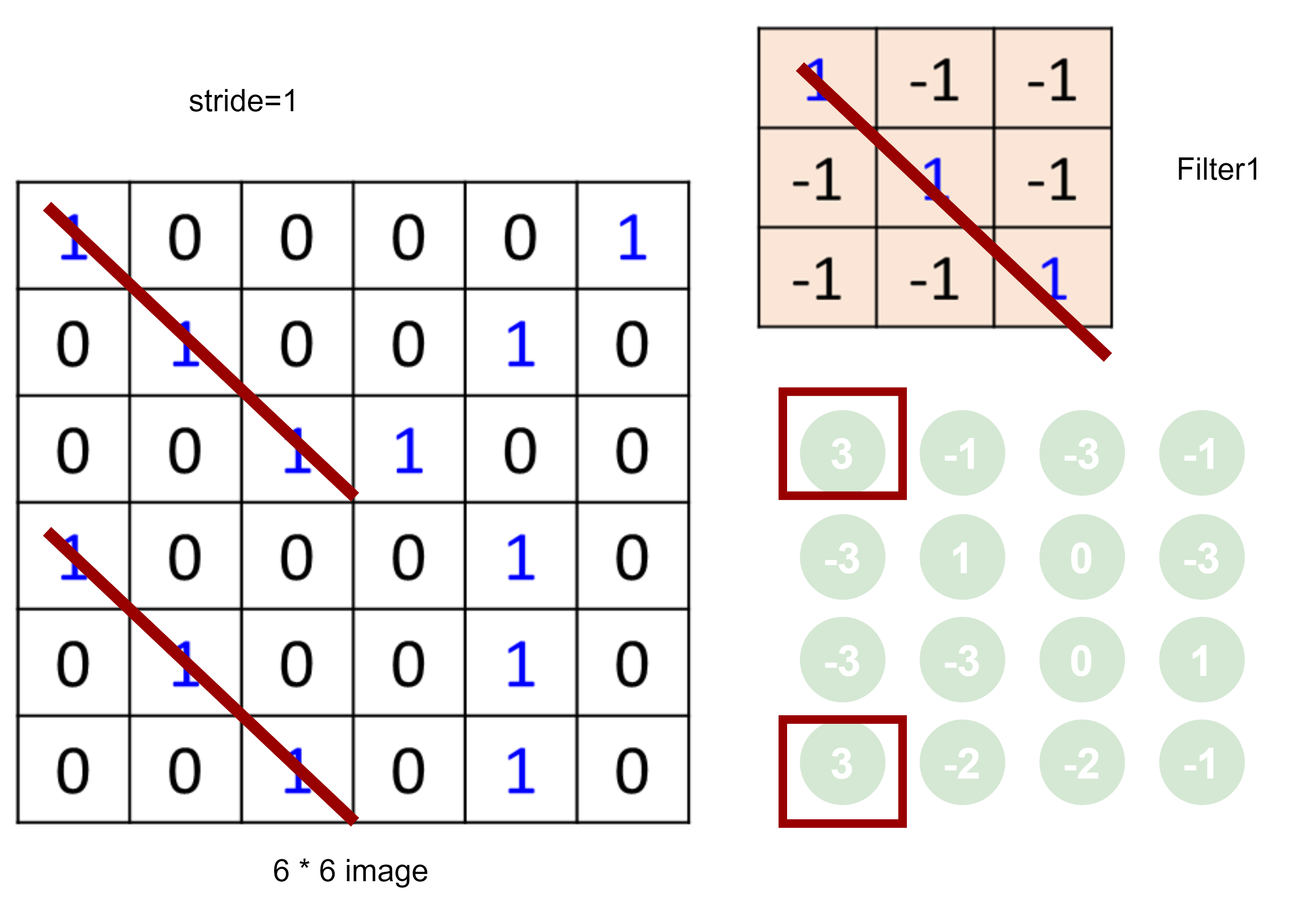

经过这件事情以后，本来是6 *6的matrix，经过convolution process就得到4 *4的matrix。如果你看filter的值，斜对角的值是1,1,1。所以它的工作就是detection有没有1,1,1(连续左上到右下的出现在这个image里面)。比如说：出现在这里(如图所示蓝色的直线)，所以这个filter就会告诉你：左上跟左下出现最大的值

就代表说这个filter要侦测的pattern，出现在这张image的左上角和左下角，这件事情就考虑了propetry2。同一个pattern出现在了左上角的位置跟左下角的位置，我们就可以用filter 1侦测出来，并不需要不同的filter来做这件事。

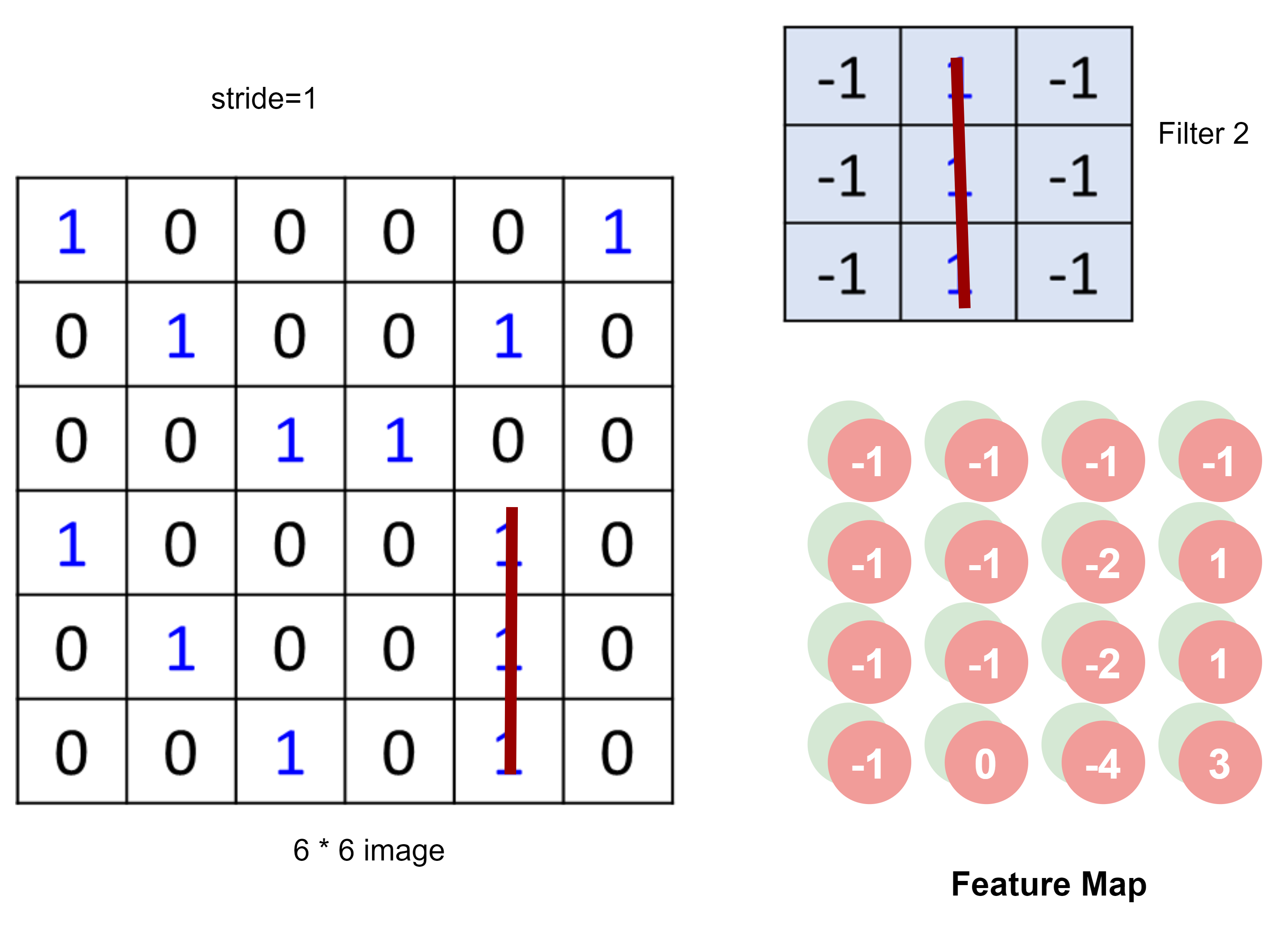

在一个convolution layer 里面会有很多的filter(刚才只是一个filter的结果)，那另外的filter会有不同的参数(图中显示的filter2)，它也做跟filter1一模一样的事情，在filter放到左上角再内积得到结果-1，依次类推。你把filter2跟 input image做完convolution之后，你就得到了另一个4*4的matrix，红色4 *4的matrix跟蓝色的matrix合起来就叫做feature map，看你有几个filter，你就得到多少个image(你有100个filter，你就得到100个4 *4的image)

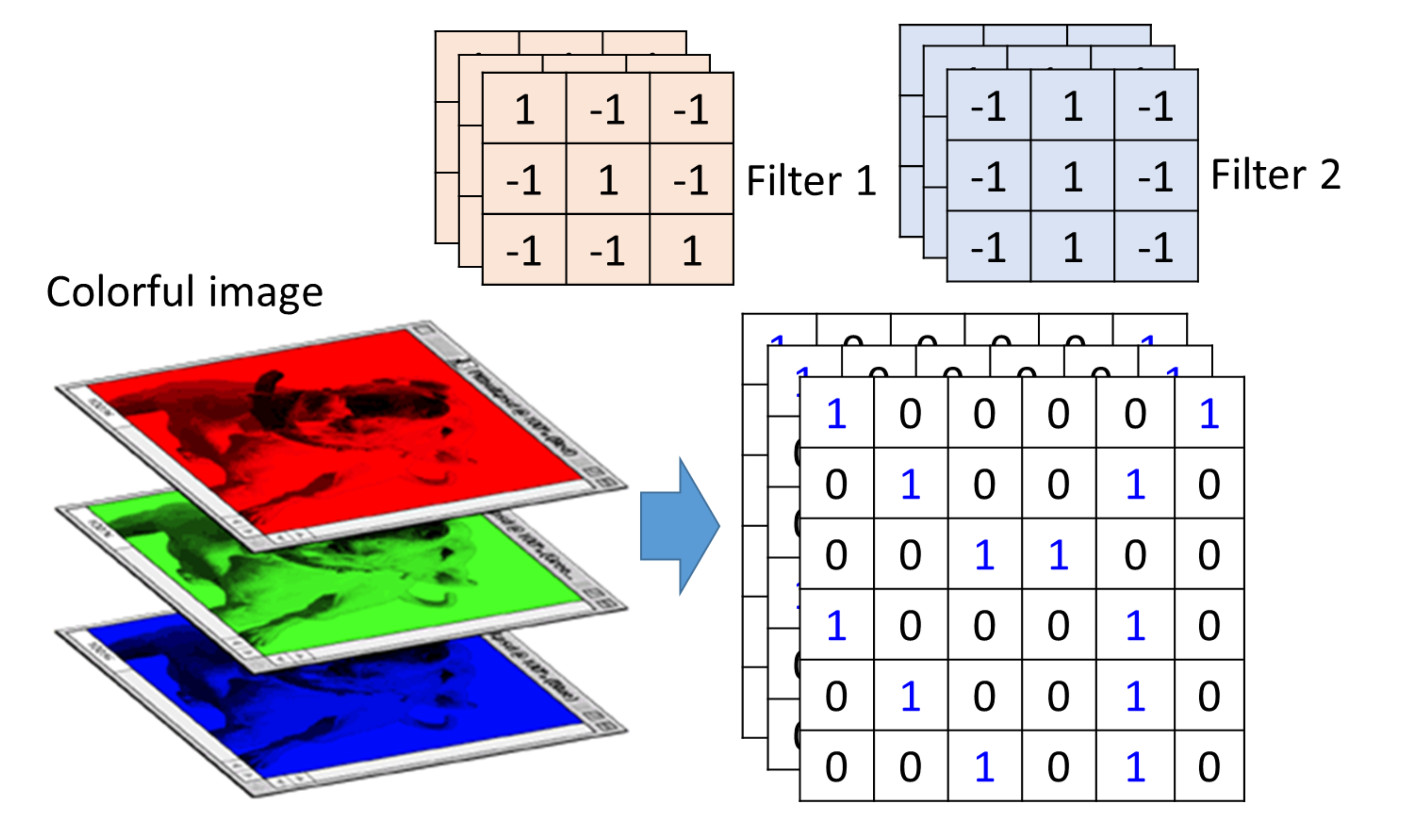

刚才举的例子是一张黑白的image，所以input是一个matrix。若今天换成彩色的image,彩色的image是由RGB组成的，所以，一个彩色的image就是好几个matrix叠在一起，就是一个立方体。如果要处理彩色image，这时候filter不是一个matrix，filter而是一个立方体。如果今天是RGB表示一个pixel的话，那input就是3*6 *6，那filter就是3 *3 *3。

在做convolution的话，就是将filter的9个值和image的9个值做内积(不是把每一个channel分开来算，而是合在一起来算，一个filter就考虑了不同颜色所代表的channel)

convolution和fully connected之间的关系

convolution就是fully connected layer把一些weight拿掉了。经过convolution的output其实就是一个hidden layer的neural的output。如果把这两个link在一起的话，convolution就是fully connected拿掉一些weight的结果。

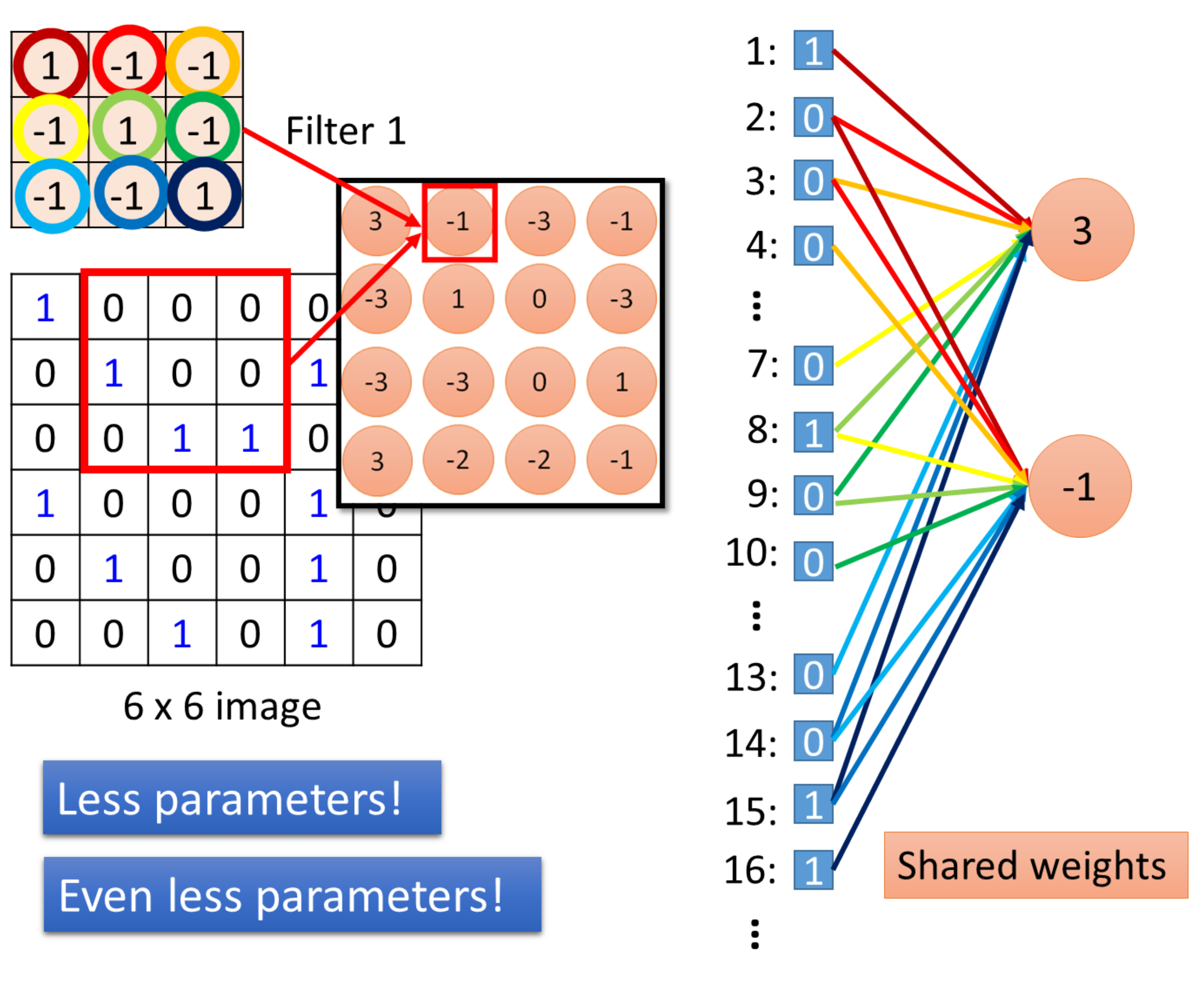

我们在做convolution的时候，我们filter1放到左上角(先考虑filter1)，然后做inner product，得到内积为3，这件事情就等同于把6* 6的image拉直(变成如图所示)。然后你有一个neural的output是3，这个neural的output考虑了9个pixel，这9个pixel分别就是编号(1,2,3,7,8,9,13,14,15)的pixel。这个filter做inner product以后的output 3就是某个neuron output 3时，就代表这个neuron的weight只连接到(1,2,3,7,8,9,13,14,15)。这9个weight就是filter matrix里面的9个weight(同样的颜色)。

在fully connected中，一个neural应该是连接在所有的input(有36个pixel当做input，这个neuron应连接在36个input上)，但是现在只连接了9个input(detain一个pattern，不需要看整张image，看9个input就好)，这样做就是用了比较少的参数了。

将stride=1(移动一格)做内积得到另外一个值-1，假设这个-1是另外一个neural的output，这个neural连接到input的(2,3,4，8,9,10,14，15,16)，同样的weight代表同样的颜色。在9个matrix

当我们做这件事情就意味说：这两个neuron本来就在fully connect里面这两个neural本来是有自己的weight，当我们在做convolution时，首先把每一个neural连接的wight减少，强迫这两个neural共用一个weight。这件事就叫做shared weight，当我们做这件事情的时候，我们用的这个参数就比原来的更少。

Max pooling

相对于convolution来说，Max Pooling是比较简单的。我们根据filter 1得到4*4的maxtrix，根据filter2得到另一个4 *4的matrix，接下来把output ，4个一组。每一组里面可以选择它们的平均或者选最大的都可以，就是把四个value合成一个value。这个可以让你的image缩小。

假设我们选择四个里面的max vlaue保留下来，这样可能会有个问题，把这个放到neuron里面，这样就不能够微分了，但是可以用微分的办法来处理的。

做完一个convolution和一次max pooling，就将原来6 * 6的image变成了一个2 *2的image。这个2 *2的pixel的深度depend你有几个filter(你有50个filter你就有50维)，得到结果就是一个new image but smaller，一个filter就代表了一个channel。

这件事可以repeat很多次，通过一个convolution + max pooling就得到新的 image。它是一个比较小的image，可以把这个小的image，做同样的事情，再次通过convolution + max pooling，将得到一个更小的image。

这边有一个问题：第一次有25个filter，得到25个feature map，第二个也是由25个filter，那将其做完是不是要得到的feature map。其实不是这样的！ $25^2$

假设第一层filter有2个，第二层的filter在考虑这个imput时是会考虑深度的，并不是每个channel分开考虑，而是一次考虑所有的channel。所以convolution有多少个filter，output就有多少个filter(convolution有25个filter，output就有25个filter。只不过，这25个filter都是一个立方体)

Flatten

flatten就是feature map拉直，拉直之后就可以丢到fully connected feedforward netwwork，然后就结束了。

CNN in Keras

唯一要改的是：network structure和input format，本来在DNN中input是一个vector，现在是CNN的话，会考虑 input image的几何空间的，所以不能给它一个vector。应该input一个tensor(高维的vector)。为什么要给三维的vector？因为image的长宽高各是一维，若是彩色的话就是第三维。所以要给三维的tensor

model.add(Convolution2D( 25, 3, 3)

25代表有25个filter，3 *3代表filter是一个3 *3的matrix

Input_shape=(28,28,1)

假设我要做手写数字辨识，input是28 *28的image，每个pixel都是单一颜色。所以input_shape是(1,28,28)。如果是黑白图为1(blacj/white)，如果是彩色的图时为3(每个pixel用三个值来表述)。

MaxPooling2D(( 2, 2 ))

2,2表示把2*2的feature map里面的pixel拿出来，选择max value

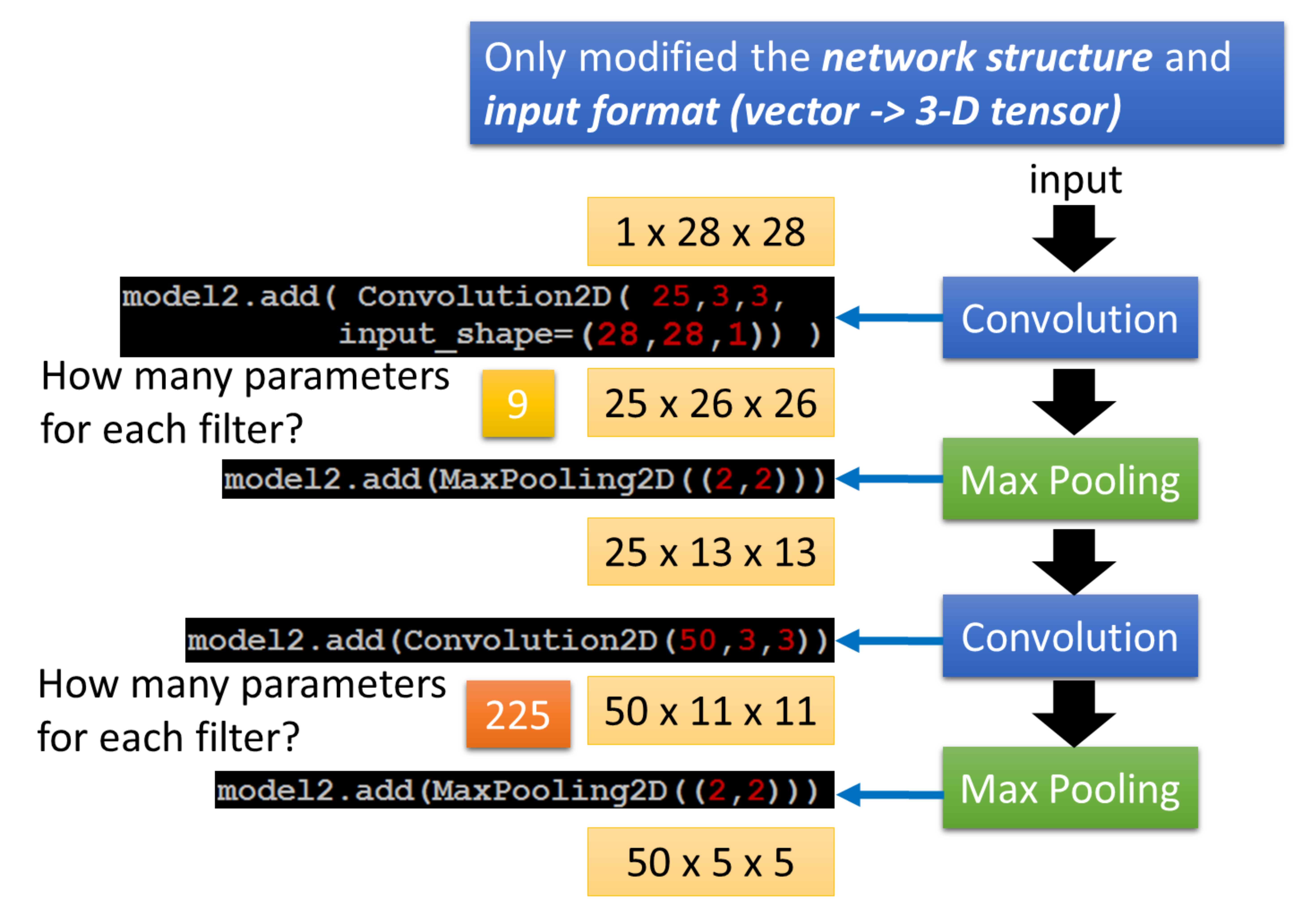

假设我们input一个1 *28 * 28的image，你就可以写model.add(Convolution2D( 25, 3, 3, Input_shape=(28,28,1)))。通过convplution以后得到output是25 *26 26(25个filter，通过3 *3得到26 * 26)。然后做max pooling，2 *2一组选择 max value得到 25 *13 * 13

然后在做一次convolution，假设我在这选50个filter，每一个filter是3 *3时，那么现在的channel就是50。13 *13的image通过3 *3的filter，就成11 *11，然后通过2 *2的Max Pooling，变成了50 *5 *5

在第一个convolution layer里面，每一个filter有9个参数，在第二个convolution layer里面，虽然每一个filter都是3 *3，但不是3 *3个参数，因为它input channel 是25个，所以它的参数是3 *3 *25(225)。

通过两次convolution，两次Max Pooling，原来是1 *28 *28变为50 *5 *5。flatten的目的就是把50 *5 *5拉直，拉直之后就成了1250维的vector，然后把1250维的vector丢到fully connected。

import numpy as np
import keras
# 导入Keras库
from keras.models import Sequential
# 导入Keras层
from keras.layers import Dense,Dropout,Activation,Convolution2D,MaxPooling2D,Flatten
# 导入Keras优化器
from keras.optimizers import SGD,Adam
# 导入Keras数据集
from keras.utils import to_categorical
from keras.datasets import mnist

print(np.__version__) # 1.23.5
print(keras.__version__) # 2.13.1

# 加载mnist数据集，将训练集和测试集分别赋值给x_train，y_train，x_test，y_test
(x_train, y_train), (x_test, y_test) = mnist.load_data()
# 将训练集和测试集的形状转换为(60000,28,28,1)和(10000,28,28,1)
x_train = x_train.reshape(60000,28,28,1)
x_test = x_test.reshape(10000,28,28,1)
# 将训练集和测试集的标签转换为one-hot编码
y_train = to_categorical(y_train,10)
y_test = to_categorical(y_test,10)
# x_train=x_train/255
# x_test=x_test/255

# 定义一个模型
model2 = Sequential()
# model2.add(Dense(input_dim=28*28, units=633,activation='relu'))
# 添加一个卷积层，输入维度为28*28，输出维度为633，激活函数为relu
model2.add(Convolution2D(25,3,3,input_shape=(28,28,1)))
# 添加一个池化层，池化核为2*2
model2.add(MaxPooling2D((2,2)))
# 添加一个Flatten层，将输入的维度转换为（None,7*7*633）
model2.add(Flatten())
# 添加一个全连接层，输出维度为100，激活函数为relu
model2.add(Dense(units=100,activation="relu"))
# 添加一个全连接层，输出维度为100，激活函数为relu
model2.add(Dense(units=100,activation="relu"))
# 添加10个全连接层，输出维度为633，激活函数为relu
# for i in range(10):
#   model2.add(Dense(units=633,activation="relu"))
# 添加一个全连接层，输出维度为10，激活函数为softmax
model2.add(Dense(units=10,activation="softmax"))

# model2.compile(loss="categorical_crossentropy",optimizer=SGD(learning_rate=0.1), metrics=['accuracy'])
# 编译模型，损失函数为categorical_crossentropy，优化器为SGD，学习率为0.1，指标为accuracy
model2.compile(loss="categorical_crossentropy",optimizer="adam", metrics=['accuracy'])


# 训练模型，batch_size为100，epochs为20
model2.fit(x_train, y_train, batch_size=100, epochs=20)

# 计算模型的训练精度
restult = model2.evaluate(x_train, y_train,batch_size=10000)
print("Train Acc:",restult[1])

# 计算模型的测试精度
restult = model2.evaluate(x_test, y_test)
print("Test Acc:",restult[1])
